研磨機用付属装置
ナノディスク定盤

研磨加工で最も重要な事はラップ定盤の選択です

弊社では使用砥粒レンジに合わせて各種定盤を取り揃えており、
被削物の物性に応じた加工工程の中で、最適な加工状況を作り、安定した鏡面加工を実現します。
また、メタルレジン系の定盤はダイヤモンドリング（D-RING）の使用により定盤の平面劣化の修正はある程度は可能ですが、

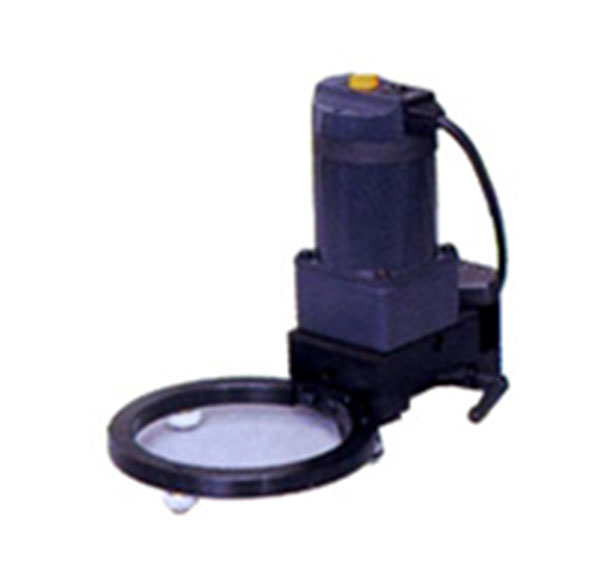

更に短時間に高精度に修正するには自動定盤修正装置をご利用いただければ、研磨加工の経験のない方でも高精度の研磨加工が可能です。

特徴

1.ナノディスクは、その柔軟な特性からダイヤモンド砥粒を正確に国定砥粒化し、加工上のダメージが極めて小さいのが特徴です。
2.定盤の平面度修復は、自動修正装置と電着リングの使用によりいたって簡単に修正できます。
3.加工材料として複合材料の研磨量の差異から生じる研磨段差が少なく、シャープエッジの加工が出来ます。
4.材料内の介在物などを破損させない加工が出来ます。
5.試料の加工変質層を抑え、しかも能率のよい微細加工が出来ます。
6.あらゆる素材に対応でき従来の研磨盤と比較すれば、応用範囲が広い画期的なラップ定盤です。
メタルレジン定盤は通常大きい試料（φ3mm以上）の場合はスパイラル状の溝を付けて使用します。
また、金属アルミ盤かステンレス盤で裏打ちします。

特徴

従来からラッピング定盤として利用されている鋳物定盤、高精度仕上げ用の銅、錫、更に特殊合金材の定盤もご用意しております。
この純金属材定盤でも自動定盤修正装置を御利用出来高精度の仕上げが可能です。
ステンレス盤、アルミ盤はクロス、パッドのベース盤に使用します。

粗研磨用定盤としてダイヤモンド研磨盤もあります。レジンボンド系と電着系で粒度は#180から#1000まで各種用意できます。

耐水研磨紙（工メリーペーパー）、ダイヤモンドシート、アルミナシート等も御利用いただけます。

研磨機用付属装置

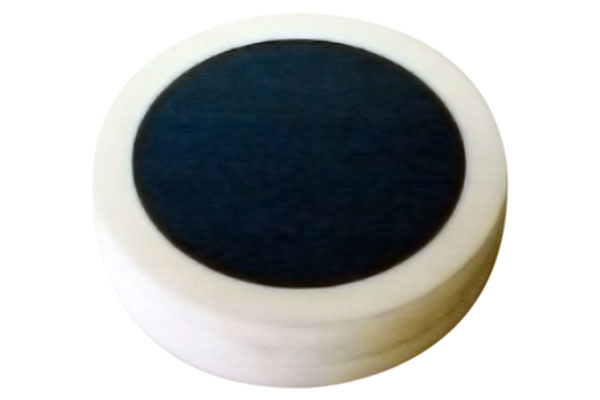

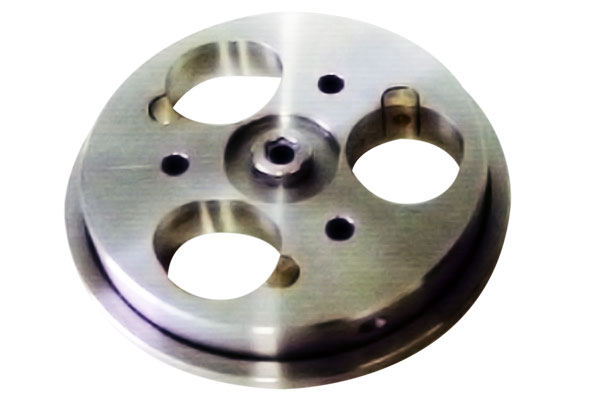

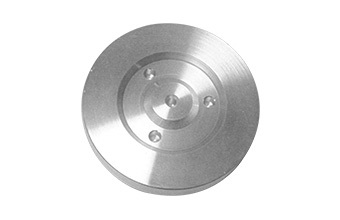

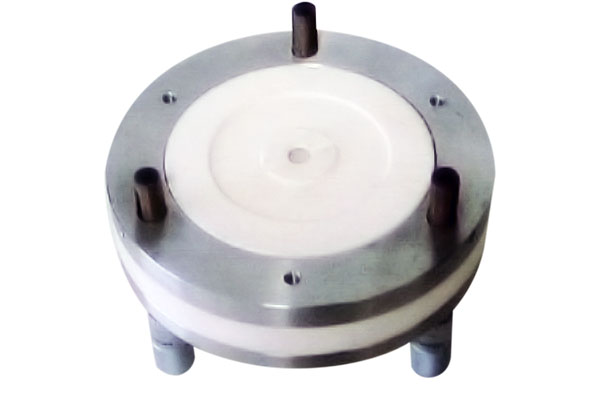

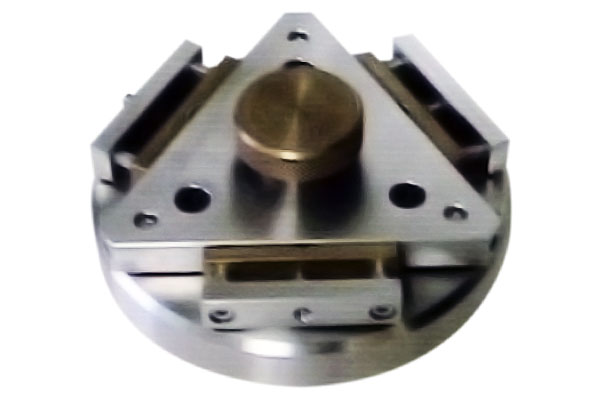

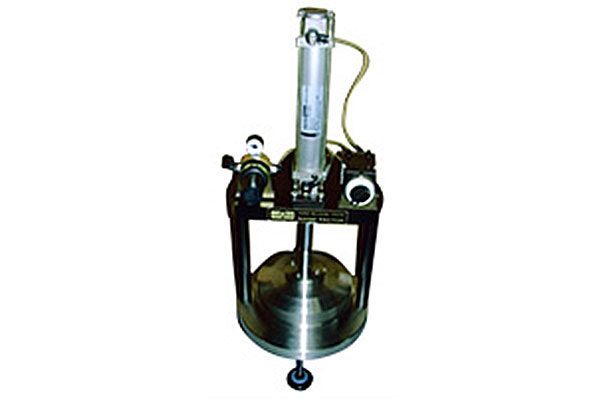

試料取付治具

用途に応じてアイテムが変わるので、ご不明な点はお気軽にご相談ください。

研磨機用付属装置

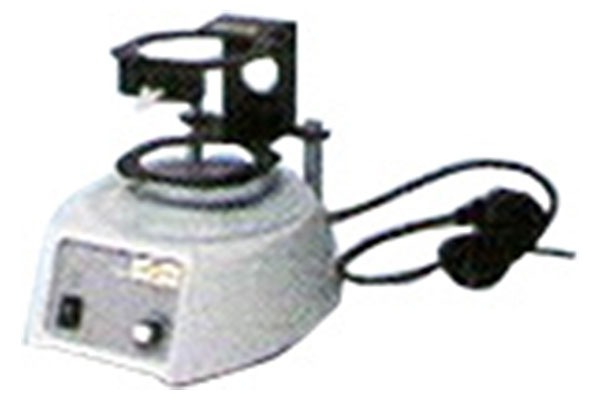

自動化装置

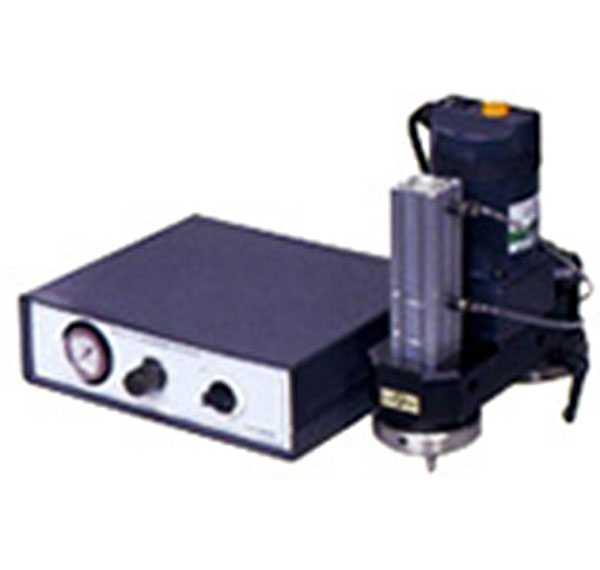

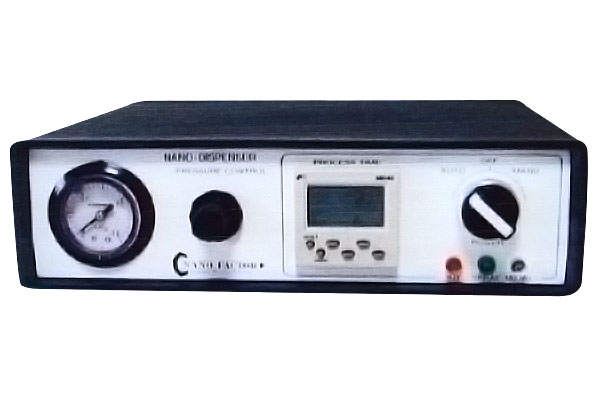

研磨作業を能率良く行うにはタイマー連動による自動研磨で

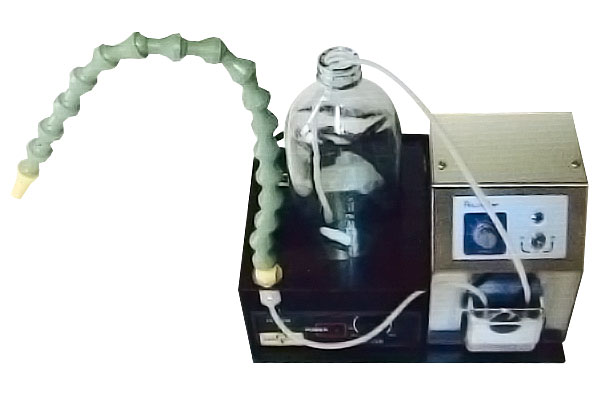

研磨剤の自動供給により無人作業が可能です。
ダイヤモンドスラリーを利用する場合は噴霧装置を使用します。
この場合はエアコンプレッサーが必要になります。
またスラリー瓶に直接取り付けて噴霧供給するためスプレーノズルが必要になります。
使用ダイヤモンド粒度毎に1本ずつ用意していただくことをお勧めします。
